產品說明

Y43H-16、Y43H-16C、Y43H-16Q 型先導活塞式蒸汽減壓閥：法蘭連接形式、活塞式結構形式，閥座密封面材料為 Cr13 系不銹鋼，公稱壓力 PN16，Y43H-16 閥體材料為 HT200、Y43H-16C 閥體材料為 WCB、Y43H-16Q 閥體材料為 QT450-10 的蒸汽減壓閥。

產品性能參數

Y43H-16、Y43H-16C、Y43H-16Q 型先導活塞式蒸汽減壓閥主要性能參數

型號	PN	進口參數		出口壓力 / MPa	出口壓力 / MPa	適用介質
		溫度 / ℃	壓力 / MPa
Y43H-16	16	≤200	1.6	0.05~1.0	±0.05	蒸汽
Y43H-16C
Y43H-16Q

返回頁首 ⇑

產品零部件材料

Y43H-16、Y43H-16C、Y43H-16Q 型先導活塞式蒸汽減壓閥零部件材料

型號	材料
	閥體、上閥蓋、下閥蓋	主副閥瓣、主副閥座、活塞	主副彈簧	調節彈簧	膜片	活塞環
Y43H-16	HT2000	不銹鋼	鉻釩鋼	硅錳鋼	不銹鋼	合金耐磨鑄鐵
Y43H-16C	WCB
Y43H-16Q	QT450-10

返回頁首 ⇑

產品外形及結構尺寸

Y43H-16、Y43H-16C、Y43H-16Q 型先導活塞式蒸汽減壓閥外形及結構尺寸（mm）

DN	L	D	D1	D2	b	z×ød	H1	H2	重量 / kg
25	180	115	85	65	18	4×ø18	100	290	16
32	200	135	100	78	18	4×ø18	100	290	17
40	220	145	110	85	20	4×ø18	105	310	22
50	250	160	125	100	20	4×ø18	105	310	24
65	280	180	145	120	20	4×ø18	105	310	25
80	310	195	160	135	22	8×ø18	160	340	50
100	350	215	180	155	24	8×ø18	160	340	52
125	400	245	210	185	26	8×ø18	195	375	88
150	450	280	240	210	28	8×ø23	195	375	94
200	550	335	295	265	30	12×ø23	225	475	151

返回頁首 ⇑

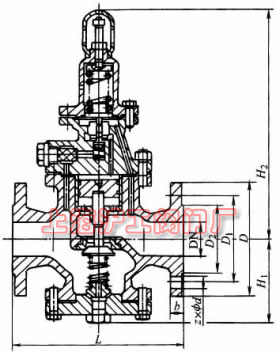

產品外形及結構尺寸示意圖
