產品說明

CS17H、CS47H、CS67H 型雙金屬片式疏水閥：內螺紋連接（CS17H）、法蘭連接（CS47H）、承插焊連接（CS67H），雙金屬片結構形式，閥座密封面材料為 Cr13 系不銹鋼，公稱壓力 PN16~PN40，閥體材料為碳鋼的蒸汽疏水閥。雙金屬片式疏水閥主要用于顯熱加熱的場合，能自動排除低于設定溫度的凝結水，而將高于設定溫度的凝結水保留在閥的入口處，對提高和節約能源起著重要的作用。

產品特點：①雙金屬片式疏水閥采用雙金屬片，能在廣泛壓力范圍不經調整就可使用。②靈敏的熱感應，能連續排水，沒有噪聲，抗腐蝕性強。③體積小，安裝方便，任意角度可安裝。

產品性能參數

CS17H、CS47H、CS67H 型雙金屬片式疏水閥主要性能參數

型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
CS17H-16C CS47H-16C CS67H-16C	16	1.6	≤425	水、蒸汽
CS17H-25 CS47H-25 CS67H-25	25	2.5	≤425	水、蒸汽
CS17H-40 CS47H-40 CS67H-40	40	4.0	≤425	水、蒸汽

返回頁首 ⇑

產品零部件材料

CS17H、CS47H、CS67H 型雙金屬片式疏水閥零部件材料

型號	閥體材料
CS17H-16C CS47H-16C CS67H-16C	WCB
CS17H-25 CS47H-25 CS67H-25	WCB
CS17H-40 CS47H-40 CS67H-40	WCB

返回頁首 ⇑

產品外形及結構尺寸

CS17H、CS47H、CS67H 型雙金屬片式疏水閥主要外形及結構尺寸（mm）

CS17H-16C CS17H-25 CS17H-40				CS47H-16C CS47H-25 CS47H-40
DN	15	20	25	DN	15	20	25
L	100	100	100	D	165	165
H	116	116	116	H	144	148	155
重量/kg	3.5	3.5	3.6	重量/kg	5.5	6.0	6.5

返回頁首 ⇑

產品排水量

CS17H、CS47H、CS67H 型雙金屬片式疏水閥排水量表（kg/h）

工作壓差/MPa	0.1	0.2	0.4	0.8	1.2	1.6	2.0	2.5	3.0	3.5	4.0
過冷度 20℃ 時	100	130	160	280	350	400	450	500	530	560	580
過冷度 30℃ 時	220	280	380	600	750	800	850	900	1000	1100	1200

返回頁首 ⇑

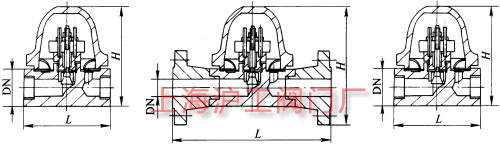

產品外形及結構尺寸示意圖
