摘要：為解決起下抽油桿過程中遇井噴時常規方法存在搶噴不及時的問題，研制了抽油桿旋塞閥。該裝置是在油管旋塞閥的基礎上加工而成，具有質量輕、操作簡單、搶噴快等特點，經現場試用，效果良好。在 20 余口高壓油氣井的搶噴施工中成功率達 100%，具有顯著的經濟效益和社會效益。
關鍵詞：旋塞閥；抽油桿；防噴；結構
1 前言
油田修井作業起下抽油桿過程中，如果發現井口溢流或有井噴預兆時，通常是搶裝光桿防噴盒，安裝井口流程或直接將抽油桿丟入井筒內再進行洗井、壓井作業。該措施操作復雜，勞動強度大，整個過程至少需要 10~20 min，不能適應井控要求，不但有可能造成環境污染，而且還成為安全生產的隱患。
中國石化勝利油田有限公司臨盤采油廠作業大隊研制出的抽油桿防噴旋塞閥，具有質量輕、操作簡單、使用方便及制噴迅速等特點，并能適應各種規格抽油桿的防噴要求。通過現場試用，5 min 即可實現井口控制，井控效果良好。
2 結構與工作原理

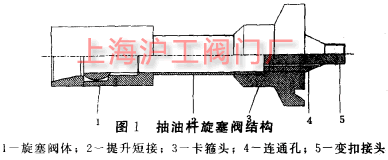

（1）結構。圖 1 為抽油桿旋塞閥的結構簡圖。該裝置的結構是在原油管旋塞的基礎上，下部聯接提升短接。提升短接下部聯接加長型卡箍頭，卡箍頭下端為油管一抽油桿變扣接頭，變扣接頭上設有四道連通孔，能實現放噴及洗、壓井施工作業。
（2）工作原理。起下抽油桿發生井噴預兆時，只需在井口四通上放一個小鋼圈，將抽油桿旋塞閥與井中的抽油桿聯上，上提旋塞的提升短接，摘除抽油桿吊卡后座在井門四通上，卡上卡箍，上緊螺栓，關閉旋塞，完成搶裝井口的施工。
3 主要技術參數
抽油桿旋寨閥的主要技術參數如下：
- 外徑：105 mm；
- 額定工作壓力：25 MPa；
- 上接頭螺紋扣型：2 7/8TBG；
- 下接頭螺紋扣型：CYG7/8；
- 額定負荷：10 t；
- 總長度：600 mm。
4 現場試驗
抽油桿旋塞閥從 2008 年 6 月至 2009 年 4 月已經在勝利油田有限公司臨盤采油廠作業大隊推廣使用，在 20 余口高壓油氣井的搶噴施工中成功率達 100%，并顯示出高效、快捷、安全的特點，具有顯著的經濟效益和社會效益。在使用中應注意以下幾點：① 起下抽油桿過程中現場應備齊與井內抽油桿相匹配的變扣接頭；② 抽油桿旋塞閥要保持清潔、完好，定期試壓、保養。
