產品說明

ZDAX47 型美標壓力平衡式倒裝油密封旋塞閥：法蘭連接、油密封直通式結構，旋塞密封面材料為合金鋼或不銹鋼，壓力級為 150Lb~900Lb，閥體材料為碳鋼或不銹鋼的旋塞閥。適用于公稱壓力 Class150~900Lbs，工作溫度 -29~180℃ 的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。

產品特點：①美標壓力平衡式倒裝油密封旋塞閥產品結構合理、密封可靠、性能優良、造型美觀；②美標油密封旋塞閥倒裝壓力平衡的結構，開關動作輕；③閥體和密封面間設有油槽，可隨時通過油嘴向閥座注入密封油脂，增加密封性能；④零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。

產品性能參數

ZDAX47 型美標壓力平衡式倒裝油密封旋塞閥主要性能參數

型號	壓力級 （Lb）
ZDAX47-150(Lb)	150
ZDAX47-300(Lb)	300
ZDAX47-600(Lb)	600
ZDAX47-900(Lb)	900

返回頁首 ⇑

產品零部件材料

ZDAX47 型美標壓力平衡式倒裝油密封旋塞閥零部件材料

型號	材料
	閥體、閥蓋	墊片	塞子、閥桿	O 形圈	填料
ZDAX47-150(Lb)	WCB、CF8、CF8M、CF3、CF3M	柔性石墨+不銹鋼	Gr.F6a、F22、F304、F316、F321、F304L、F316L	丁腈橡膠	柔性石墨
ZDAX47-300(Lb)
ZDAX47-600(Lb)
ZDAX47-900(Lb)

返回頁首 ⇑

產品外形及結構尺寸

ZDAX47 型 Class150 美標壓力平衡式倒裝油密封旋塞閥主要外形及結構尺寸（mm）

DN	DN/in	L（RF）	L（BW）	H	W	重量/kg
15	½	108	152	180	400	10
20	¾	117	178	180	400	12
25	1	127	203	185	500	14
32	1¼	140	216	200	500	17
40	1½	165	229	210	600	19
50	2	178	267	215	600	21
65	2½	190	305	250	820	29
80	3	203	330	270	820	33
100	4	229	356	300	300	48
125	5	254	381	340	300	75
150	6	267	394	365	320	98
200	8	292	457	400	320	125
250	10	330	533	450	350	171
300	12	356	610	510	380	230
350	14	381	686	590	380	370

返回頁首 ⇑

ZDAX47 型 Class300 美標壓力平衡式倒裝油密封旋塞閥主要外形及結構尺寸（mm）

DN	DN/in	L（RF）	L（BW）	H	W	重量/kg
15	½	140	152	180	400	12
20	¾	152	178	180	400	14
25	1	165	203	185	500	16
32	1¼	178	216	200	600	19
40	1½	190	229	210	600	999
50	2	216	267	215	820	24
65	2½	241	305	250	1000	31
80	3	283	330	270	1000	36
100	4	305	356	300	300	61
125	5	381	381	340	300	86
150	6	403	457	365	320	130
200	8	419	521	400	320	190
250	10	457	559	450	350	255
300	12	502	635	510	380	380
350	14	762	762	590	380	560

返回頁首 ⇑

ZDAX47 型 Class600 美標壓力平衡式倒裝油密封旋塞閥主要外形及結構尺寸（mm）

DN	DN/in	L（RF）	L（BW）	H	W	重量/kg
15	½	165	165	180	400	14
20	¾	190	190	180	400	16
25	1	216	216	185	500	18
32	1¼	229	229	200	500	20
40	1½	241	241	210	600	24
50	2	292	292	215	600	29
65	2½	330	330	250	820	35
80	3	356	356	270	820	47
100	4	432	432	300	300	91
125	5	508	508	340	300	129
150	6	559	559	365	320	210
200	8	660	660	400	320	320
250	10	787	787	450	350	660
300	12	838	838	510	380	920
350	14	889	889	590	380	1250

返回頁首 ⇑

ZDAX47 型 Class900 美標壓力平衡式倒裝油密封旋塞閥主要外形及結構尺寸（mm）

DN	DN/in	L（RF）	L（BW）	H	W	重量/kg
15	½	229	229	180	400	17
20	¾	229	229	180	400	29
25	1	254	254	185	500	21
32	1¼	279	279	200	600	24
40	1½	305	305	210	600	30
50	2	368	368	215	820	37
65	2½	419	419	250	1000	44
80	3	381	381	270	1000	65
100	4	457	457	300	300	110
125	5	559	559	340	300	160
150	6	610	610	365	320	255
200	8	737	737	400	320	380
250	10	838	838	450	350	810
300	12	965	965	510	380	1050
350	14	1029	1029	590	380	1460

返回頁首 ⇑

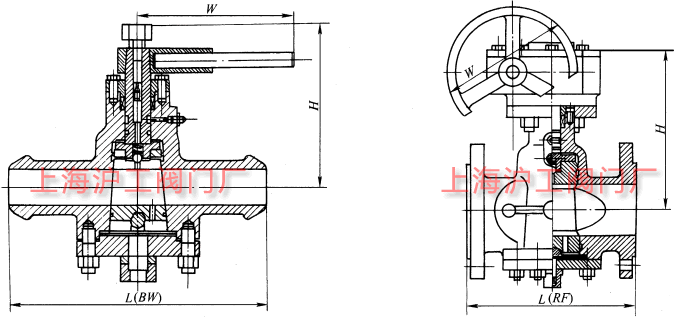

產品外形及結構尺寸示意圖
