Z43_WF、KZ43_WF 型 PN10~PN160 法蘭連接單閘板平板閘閥：手動、法蘭連接、明桿平行式剛性單閘板，閥座密封面材料為鉻不銹鋼+聚四氟乙烯，公稱壓力 PN16~PN160，閥體材料為碳素鋼（Z43_WF-10C~160）、抗硫化處理碳素鋼（KZ43_WF-10C~160）的不帶導流孔的平板閘閥。

產品性能參數

Z43_WF、KZ43_WF 型 PN10~PN160 法蘭連接單閘板平板閘閥主要性能參數

型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
Z43WF-10C~160	10~160	1.0~16.0	≤121	水、油品、蒸汽
KZ43WF-10C~160				含硫天然氣

返回頁首

產品零部件材料

Z43_WF、KZ43_WF 型 PN10~PN160 法蘭連接單閘板平板閘閥零部件材料

型號	材料
	閥體	閥桿	密封面	填料
Z43WF-10C~160	碳素鋼	鉻不銹鋼	鉻不銹鋼+聚四氟乙烯	柔性石墨、聚四氟乙烯、聚四氟乙烯+O形橡膠圈
KZ43WF-10C~160	碳素鋼（抗硫化處理）	抗硫化不銹鋼	鉻不銹鋼+聚四氟乙烯	柔性石墨、聚四氟乙烯、聚四氟乙烯+O形橡膠圈

返回頁首

產品外形及結構尺寸

Z43_WF-10C、KZ43_WF-10C 型法蘭連接單閘板平板閘閥主要外形及結構尺寸

DN	L	D	D1	D2	b	z×Φd	H	H1	D0	重量/kg
50	178	160	125	100	20	4×Φ18	450	80	250	23
65	190	180	145	120	20	8×Φ18	550	95	300	40
80	203	195	160	135	22	8×Φ18	610	100	300	45
125	254	245	210	185	24	8×Φ18	798	132	350	95
150	267	280	240	210	24	8×Φ23	895	150	350	105
200	292	335	295	265	26	8×Φ23	1130	188	350	140
250	330	390	350	320	28	12×Φ23	1290	225	400	240
300	356	440	400	368	28	12×Φ23	1480	247	450	300
350	381	500	460	428	30	16×Φ23	1660	275	450	460
400	406	565	515	482	32	20×Φ25	1850	312	500	560
450	432	615	565	532	32	20×Φ25	2080	335	500	780
500	457	670	620	585	34	20×Φ30	2300	380	600	1050
600	508	780	725	685	36	20×Φ30	2680	445	800	1680
700	610	895	840	800	40	24×Φ30	3080	490	800	2250
800	660	1010	950	905	44	24×Φ34	3491	560	1000	4260
900	711	1110	1050	1005	46	28×Φ34	3897	610	1000	4260
1000	811	1220	1180	1115	50	28×Φ34	4317	715	1200	5540

返回頁首

Z43_WF-16、KZ43_WF-16 型法蘭連接單閘板平板閘閥主要外形及結構尺寸

DN	L	D	D1	D2	b	z×Φd	H	H1	D0	重量/kg
50	178	160	125	100	16	4×Φ18	450	80	250	25
65	190	180	145	120	18	4×Φ18	550	95	300	42
80	203	195	160	135	20	8×Φ18	610	100	300	48
100	229	215	180	155	20	8×Φ18	700	114	300	55
125	254	245	210	185	22	8×Φ18	798	132	350	100
150	267	280	240	210	24	8×Φ23	895	150	350	115
200	292	335	295	265	26	12×Φ23	1130	188	350	150
250	330	405	355	320	30	12×Φ25	1290	225	400	260
300	356	460	410	375	30	12×Φ25	1480	247	450	350
350	381	520	470	435	34	16×Φ25	1660	275	450	500
400	406	580	525	485	36	16×Φ30	1850	312	500	610
450	432	640	585	545	40	20×Φ30	2080	335	500	970
500	457	705	650	608	44	20×Φ34	2300	380	600	1200
600	508	840	770	718	48	20×Φ41	2680	445	800	1850
700	610	910	840	788	50	24×Φ41	3080	490	800	2910
800	660	1020	950	898	52	24×Φ41	3491	560	1000	3600
900	711	1120	1050	998	54	28×Φ41	3897	610	1000	4950
1000	811	1255	1170	1110	56	28×Φ48	4317	715	1200	6160

返回頁首

Z43_WF-25、KZ43_WF-25 型法蘭連接單閘板平板閘閥主要外形及結構尺寸

DN	L	D	D1	D2	b	z×Φd	H	H1	D0	重量/kg
50	178	160	125	100	20	4×Φ18	450	80	250	25
65	190	180	145	120	22	8×Φ18	550	95	300	45
80	203	195	160	135	22	8×Φ18	610	100	300	50
100	229	230	190	160	24	8×Φ23	700	114	300	60
125	254	270	220	188	28	8×Φ25	798	132	350	110
150	267	300	250	218	30	8×Φ25	895	150	350	128
200	292	360	310	278	34	12×Φ25	1130	190	350	128
250	330	425	370	332	36	12×Φ30	1290	225	400	280
300	356	485	430	390	40	16×Φ30	1480	250	450	370
350	381	550	490	448	44	16×Φ34	1660	275	450	525
400	406	610	550	505	48	16×Φ34	1850	312	500	635
450	432	660	600	555	50	20×Φ34	2080	335	500	1010
500	457	730	660	610	52	20×Φ41	2300	380	600	1280
600	508	840	770	718	56	20×Φ41	2680	445	800	1930
700	610	955	875	815	60	24×Φ48	3080	490	800	3010
800	660	1070	990	930	64	24×Φ48	3491	560	1000	3820
900	711	1180	1090	1025	66	28×Φ54	3897	610	1000	5120
1000	811	1305	1210	1140	68	28×Φ58	4317	715	1200	6400

返回頁首

Z43_WF-40、KZ43_WF-40 型法蘭連接單閘板平板閘閥主要外形及結構尺寸

DN	L	D	D1	D2	b	z×Φd	H	H1	D0	重量/kg
50	216	160	125	100	20	4×Φ18	458	80	250	38
65	241	180	145	120	22	8×Φ18	555	95	300	57
80	283	195	160	135	22	8×Φ18	615	100	300	68
100	305	230	190	160	24	8×Φ23	710	114	300	68
125	381	270	220	188	28	8×Φ25	796	132	350	133
150	403	300	250	218	30	8×Φ25	900	150	350	165
200	419	375	320	282	38	12×Φ30	1135	188	350	315
250	457	445	385	345	42	12×Φ34	1401	225	400	410
300	502	510	450	408	46	16×Φ34	1580	247	450	620

返回頁首

Z43_WF-63、KZ43_WF-63 型法蘭連接單閘板平板閘閥主要外形及結構尺寸

DN	L	D	D1	D2	b	z×Φd	H	H1	D0	重量/kg
50	250	175	135	105	26	4×Φ23	460	108	300	55
65	280	200	160	130	28	8×Φ23	555	125	300	72
80	310	210	170	140	30	8×Φ23	625	145	350	85
100	350	250	200	168	32	8×Φ25	720	165	350	98
125	400	295	240	202	36	8×Φ30	806	190	400	164
150	450	340	280	240	38	8×Φ34	910	220	400	205
200	550	405	345	300	44	12×Φ34	1145	280	500	350
250	650	470	400	352	48	12×Φ41	1411	330	500	490
300	750	530	460	412	54	16×Φ41	1590	380	600	760

返回頁首

Z43_WF-100、KZ43_WF-100 型法蘭連接單閘板平板閘閥主要外形及結構尺寸

DN	L	D	D1	D2	b	z×Φd	H	H1	D0	重量/kg
50	250	195	145	112	28	4×Φ25	468	108	300	65
65	280	220	170	138	32	8×Φ25	565	125	300	93
80	310	230	180	148	34	8×Φ25	625	145	350	110
100	350	265	210	172	38	8×Φ30	720	165	350	134
125	400	310	250	210	42	8×Φ34	806	190	400	203
150	450	350	290	250	46	12×Φ34	910	220	400	320
200	550	430	360	312	54	12×Φ41	1145	280	500	545
250	650	500	430	382	60	12×Φ41	1411	330	500	630
300	750	585	500	442	70	16×Φ48	1590	380	600	870

返回頁首

Z43_WF-160、KZ43_WF-160 型法蘭連接單閘板平板閘閥主要外形及結構尺寸

DN	L	D	D1	D2	b	z×Φd	H	H1	D0	重量/kg
50	300	215	165	132	36	8×Φ25	473	108	300	81
65	340	245	190	152	44	8×Φ30	570	125	300	115
80	380	260	205	168	46	8×Φ30	630	145	350	155
100	472	300	240	200	48	8×Φ34	725	165	350	200
125	500	355	285	238	60	8×Φ41	810	190	400	345
150	550	390	318	270	66	12×Φ41	915	220	400	600
200	630	480	400	345	78	12×Φ48	1150	280	500	780
250	775	580	485	425	88	12×Φ54	1416	330	500	1060
300	900	665	570	510	100	16×Φ54	1595	380	600	1280

返回頁首

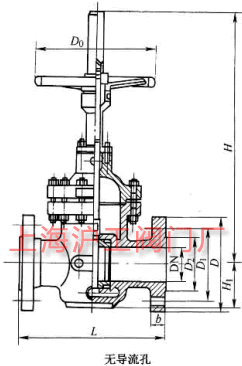

產品外形及結構尺寸示意圖
