Z573X-6、Z573X-10 型鑄鐵錐齒輪傳動對夾式漿液閥：錐齒輪傳動、對夾式連接形式，明桿平行式剛性單閘板，閥座密封面材料為合成橡膠或聚四氟乙烯，公稱壓力 PN6~PN10，閥體材料為灰鑄鐵的平板閘閥（漿液閥）。

產品性能參數

Z573X-6、Z573X-10 型鑄鐵錐齒輪傳動對夾式漿液閥主要性能參數

型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
Z573X-6	6	0.6	≤120	煤漿、糖漿、紙漿、泥漿、污水礦渣等
Z573X-10	10	1.0

返回頁首

產品零部件材料

Z573X-6、Z573X-10 型鑄鐵錐齒輪傳動對夾式漿液閥零部件材料

型號	材料
	閥體	閘板	閥體密封圈	閥桿	支架	填料
Z573X-6	灰鑄鐵	鉻鎳鉬鈦不銹鋼	合成橡膠或聚四氟乙烯	鉻不銹鋼	碳素鋼	聚四氟乙烯
Z573X-10

返回頁首

產品外形及結構尺寸

Z573X-6、Z573X-10 型鑄鐵錐齒輪傳動對夾式漿液閥主要外形及結構尺寸（mm）

DN	L		D1	D2	H	L0	D0	M
	PN6	PN10
50	40		100	125	300	400	250	M16
65	40		120	145	310	400	250	M16
80	40		135	160	335	400	250	M16
100	50		155	180	390	400	250	M16
125	50		185	210	430	400	250	M16
150	60		210	240	505	400	250	M20
200	60		265	295	570	400	250	M20
250	70		320	350	715	420	300	M20
300	70	80	368	400	820	420	300	M20
350	80	90	428	460	920	420	300	M20
400	80	120	482	515	1050	420	300	M22
450	90	120	532	565	1160	420	300	M22
500	100	130	585	320	1270	420	300	M22
600	100	140	685	725	1520	420	300	M27
700	100	140	800	840	1750	420	300	M27
800	120	150	905	950	1990	420	300	M30
900	120	150	1005	1050	2200	420	300	M30

返回頁首

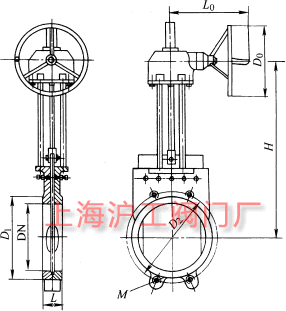

產品外形及結構尺寸示意圖
